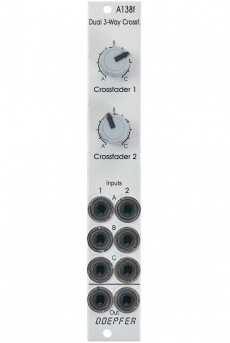

Doepfer A-138f Dual 3-Way Crossfader

Doepfer A-138f Dual 3-Way Crossfader

A-138f ist ein zweifaches Crossfader-Modul mit jeweils drei Eingängen und einem Ausgang.

Drei verschiedene Signale können an die Eingänge A, B und C angeschlossen werden. Je nach Stellung des zugehörigen Reglers erscheint das Signal A (Linksanschlag des Reglers), B (Mittelstellung) oder C (Rechtsanschlag) am Ausgang.

In den Stellungen dazwischen erscheint eine Mischung aus 2 Signalen am Ausgang: Mischung aus den Signalen A und B zwischen Linksanschlag und Mittelstellung,  Mischung aus den Signalen B und C zwischen Mittelstellung und Rechtsanschlag.

Das Modul ist gleichspannungsgekoppelt und kann daher sowohl für Audiosignale wie auch Steuersignale verwendet werden.

Anwendungsbeispiele:

  • Umblenden zwischen verschiedenen VCO-Kurvenformen (z.B. Sägezahn - Rechteck - Dreieck)
  • Umblenden zwischen verschiedenen Filtertypen bei Multimode-Filtern (z.B. Tiefpass - Notch - Hochpass - Bandpass)
  • Umblenden zwischen verschiedenen Steuersignalen (z.B. Hüllkurve - LFO - Random)

Stromverbrauch: 10mA auf +12 V und 10mA auf -12 V

Tiefe: 30mm

TE : 4

Article n°

  • A-138f

75
