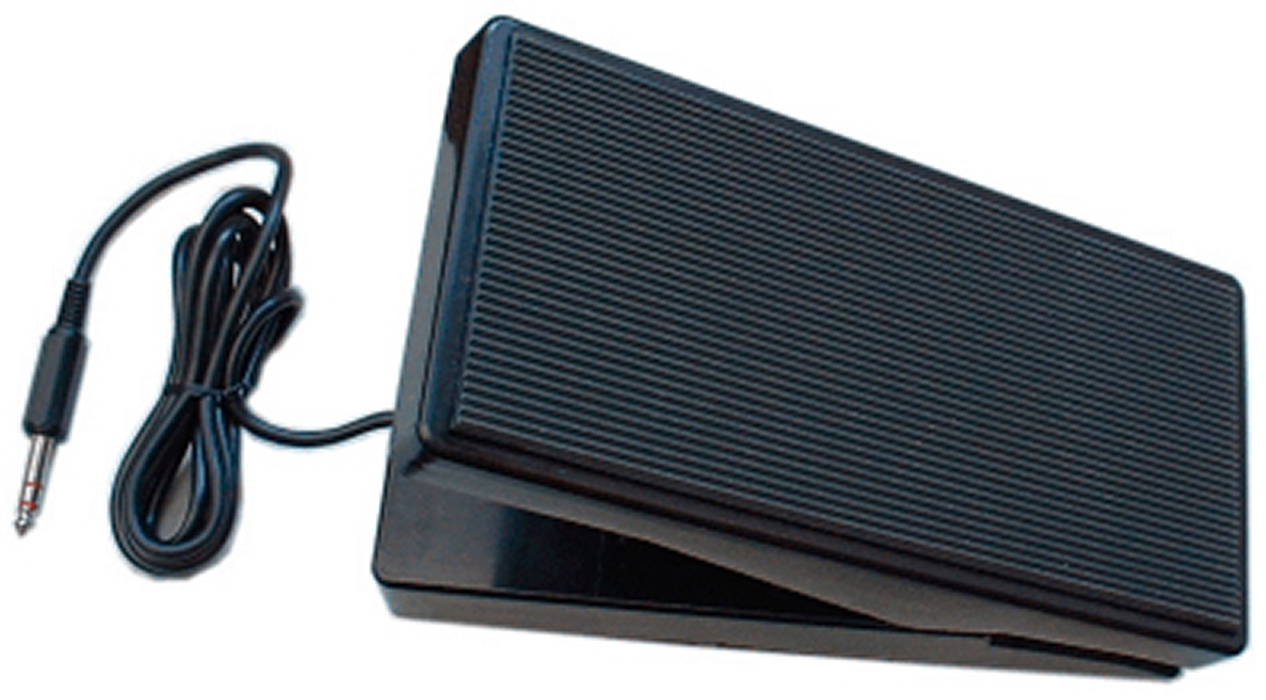

Der FP5 Fußregler ist ein sogenanntes Schwellerpedal, das zum Anschluss an ein Masterkeyboard zur Volume-Steuerung oder an einem Modularsystem in Verbindung mit dem Modul A-177-2 eingesetzt werden kann.
- schwarzes Bodengehäuse
- ca. 1 m Anschlußkabel - Stereo-Klinkenstecker 6.35mm
- Potentiometer 10k linear (passend z.B. z.B. zu LMK4+, LMK2+, d3m, d3c, d3b, A-177)
Weitere Angaben: Drehwinkel: ca. 20 Grad
Pin-Belegung des Klinkensteckers: Linksanschlag des Potentiometers = Masseanschluss des Klinkensteckers Mittelabgriff des Potentiometers = Ring des Klinkensteckers Rechtsanschlag des Potentiometers = Spitze des Klinkensteckers
Bitte beachten Sie, dass der Drehbereich des Potentiometers nicht voll ausgenutzt wird, sondern nur ca. 50%. Beim Anschluss beispielsweise an Masse/+5V steht am Mittelabgriff nur ein Spannungsbereich von ca. 0...+2,5V zur Verfügung. Bei den Anschlüssen unserer Keyboards wird dies natürlich berücksichtigt um den vollen Midi-Datenbereich 0...127 zu erhalten. Bei Selbstbau-Projekten muss jedoch auf den eingeschränkten Drehbereich geachtet werden.
